Эксперимент - беспроводная компьютерная сеть
Зимой 2004 поставил на крыше своего дома и на фирме всенаправленные 8Dbi антенны, 2 карточки DWL-520G,

Кабель 30 метров RG58, связи нет, почитал инфу, заказал еще оборудования.

Комплектующие:

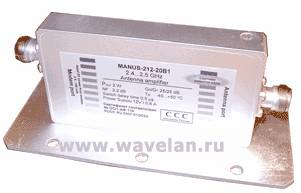

1. Усилитель СВЧ Manus-212-20B1 2Вт.
( грозоразрядник, фильтр встроенный )

Цена: 480$
2. Кабель СВЧ - (потери 22db на 100м ) 6 м.
Цена: ~1,5$ метр.
3. Беспроводные PCI карточки DWL-G520 Dlink
скорость до 108 мегабит в режиме инфраструктура, т..е. с использованием точки доступа.

Цена: ~1200 руб.
4. Точка доступа Dlink DWL-2000AP+

Скорость До 54 мегабит.
Цена: ~3500 руб.
5. Антенны направленные YAGI , усиление 16Db ( поляризация H-24, V-24 ) Россия
<http://www.bester-ltd.ru/prod/2400/best_yagi/best_yagi.htm>
" Bester Yagi 2400-16 "

цена 1553 руб.
6. Разъемы N-Type male, female для кабеля.

7. Переходник (пигтейл) N-Type – RP-SMA
Кабельная сборка
N-тип (male) + RP SMA (female)
Кабель RG-58 A/U
N-Type – RP-SMA

Результаты

Часть 1
17:38 10.05.2004
2 Карточки PCI
2 Антенны
2 Усилителя
Расстояние >~1км судя по карте со спутника

Антенна направленна на объект.

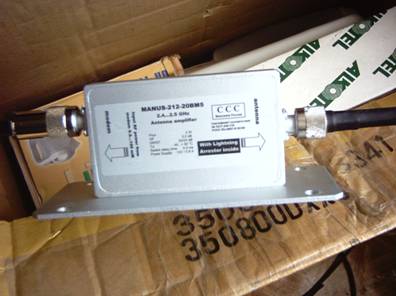

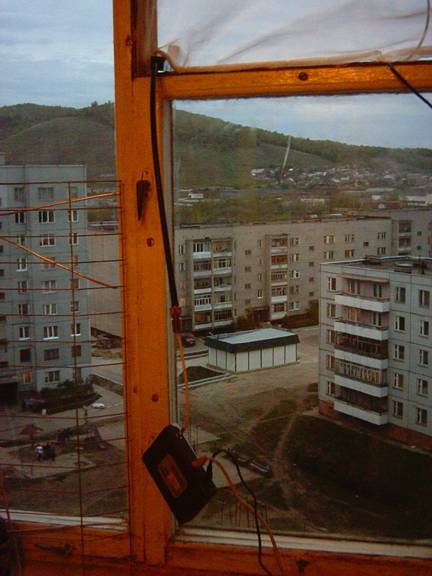

Антенна, усилитель. Усилитель 2 Вт.
Естественно при таком расстоянии использование усилителя такой мощьности нелогично, скорость остнется на уровне, только для эксперимента.

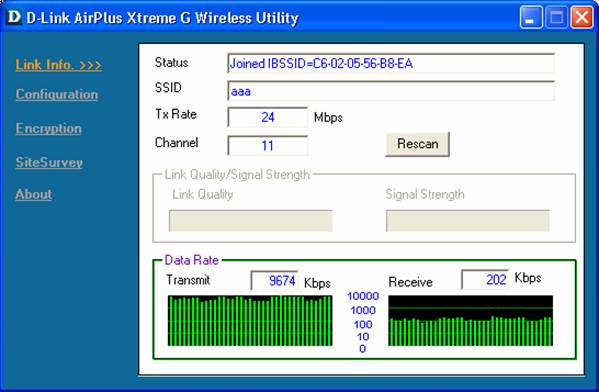

Скорость работы с усилителем 2 Вт.


При направлении антенн линк 24-18Mbps, средняя скорость 5000 Kbps одновременно туда, сюда.
Quake3 работает стабильно, с ping players=0.
1 фильм качается за 11 минут.
После занесения антенны за окно, без направленности, линк падает до 3000 Kbps ,

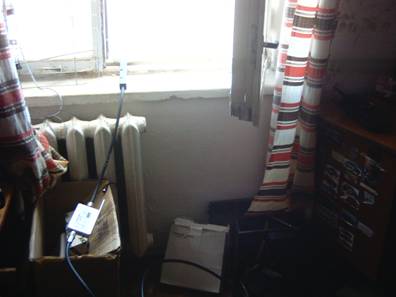

Антенна, лежит за окном
Линк исчезает после переноса антенны на пол, т.е. железобетонная преграда.

Часть 2
11.05.2004

1 Карточка PCI
2 Антенны
1 Усилитель
1 Точка доступа
Убрал с одной стороны усилитель, карточку, поставил точку доступа DWL 2000AP+.

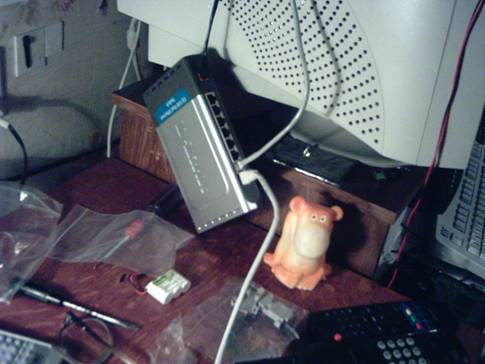

В форточке антенна, внизу точка доступа Хаб, сетевой кабель от точки доступа и от компа + мартышка :)
Кабель короткий от антенны через переходник (pigtale) идет в точку доступа.
Нашел RP-SMA разъемы для точки доступа на переходник, но они неисправны - вылез внутренний стержень контакта нет,
- запихал кусок олова для контакта, настроил точку, прописал шлюз.

Работать с точкой доступа оказалось намного удобнее, т.к. она является девайсом со своим IP ( по умолчанию 192.168.0.50 ), не надо драйверов, установка платы, а только прописать шлюз и все.
Конфигурирование идет через интернет експлорер – вводим адресс точки, пароль и входим в меню настроек.

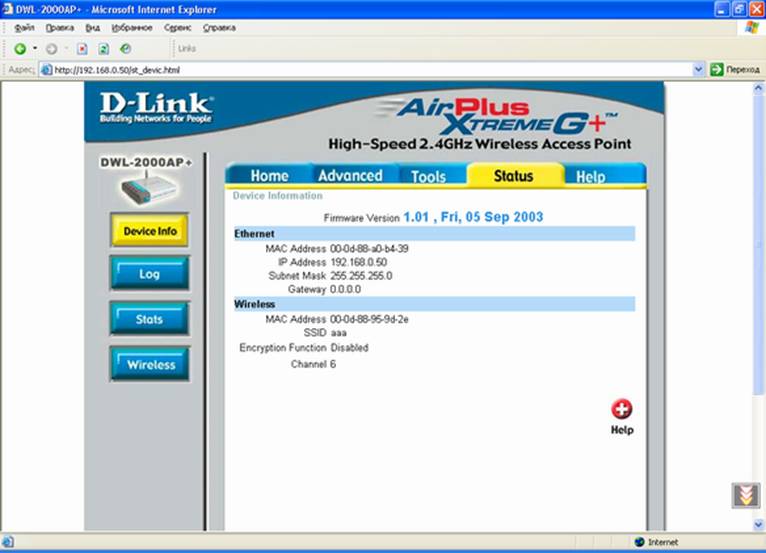

Вэб интерфейс управления точкой доступа
После настроек соединение есть, но скорость упала, Q3 обрывался на 5-10 секунд.
Ping удаленного хоста от <1ms до =2ms.

12.05.2004
Выяснил что китайские RP-SMA female золотые ( шли в комплекте с антенной Dlink ) нехорошая вешчь,
разборке не подлежат.

RP-SMA female, male от точки доступа.

Так что проверяйте, на female внутренний контакт не должен быть глубоко утоплен.

Откусил разъем от пигтейла, разобрал точку доступа, благо гарнтийных наклеек там нет, припаял разъем в точке доступа.

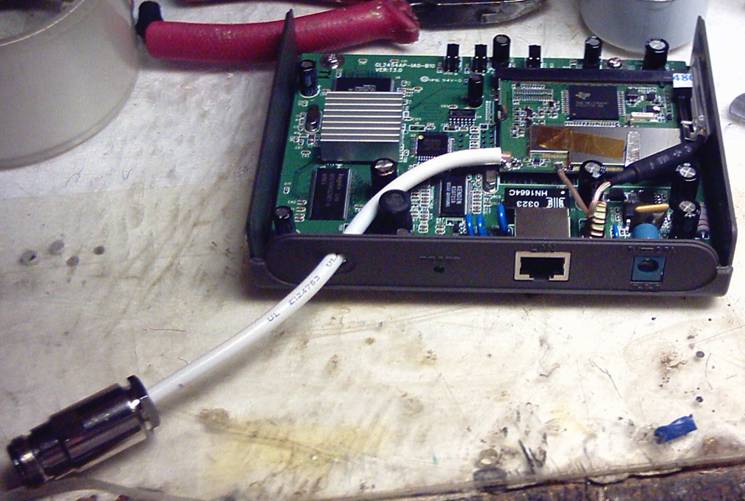

N-type female припаяный в точке доступа DWL-2000AP+.

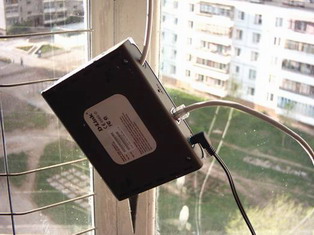

Антенна, точка доступа. Точка доступа

Пинг стал стабильным <1 ms, Q3 тоже не вылетал.
Скорость осталась в среднем на прежнем на уровне, при направленности антенн.

Часть 3
15.05.2004
1 Точка доступа DWL 2000AP+
1 PCI карта DWL 520G + кабель 6 метров ( 0.22Db/m )
2 Направленные антенны 16 Db
Убрал усилитель с другой стороны, обновил драйвера для DWL-520, линк стабильный, скорость возрасла на 500 кбайт в секунду. Скорость копирования файла ~1,5 мегабайта в секунду, т.е. 1 фильм ~7 минут.

Скорость копирования с новыми драйверами без усилителя.

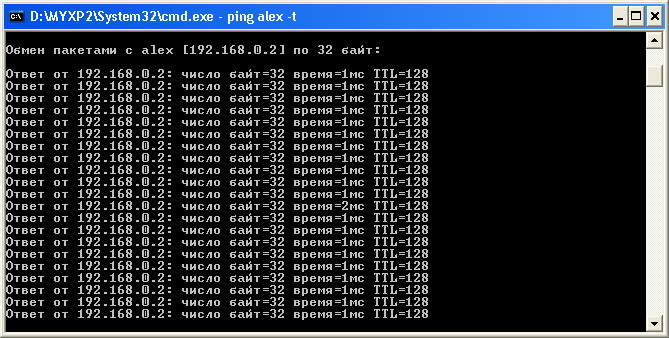

Пинг равен 1ms, редко 2ms наверно из-за ветра,раскачивающего плохо закрепленную антенну.

Естественно без усилителя, без направленности антенн линк исчезал.

5/16/2004
Вынесли антенны за окно, холодно однако с открытой форточкой.
Включил G-Mode на точке доступа
Обновил прошивку точки доступа
Пинг стал 2-3ms жить можно.
То есть без усиления сигнала, с использованием хорошего кабеля и разъемов, а так же направленных антенн,
и обновленных драйверов добились устойчивой связи на расстояние ~1 км, со скоростью 1.5 Мегабайта в секунду.
Стоимость этого варианта составит:
2 карточки 1200*2=2400
2 антенны 1500*2=3000
2 Пигтейла+разъемы на кабель = ~300*2=600
2 Кабель 6м*1.5= 9*2=18*30=540
Итого: 6540 руб.
